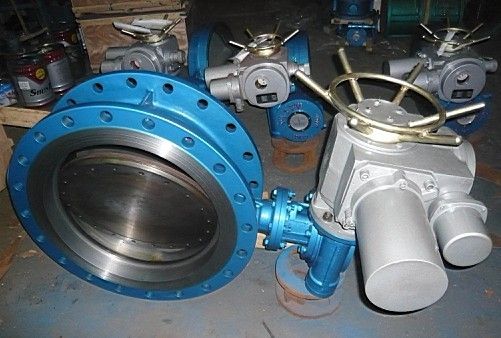

微阻緩閉式止回閥及偏心蝶閥設計和安裝

管道系統中一些閥門組件的設計和采用尤其重要，如微阻緩閉式止回閥及偏心蝶閥的采用讓系統阻力減少50pa，既提高了系統設備的工作效率又延長了設備使用壽命，讓投資更具有性價比。

機組減振器和管道軟連接裝置讓機組平穩運行并減少對系統管道的振動力傳遞，不影響系統安全。

微阻緩閉止回閥的工作原理：微阻緩閉止回閥由閥體、閥蓋、閥瓣組件、活塞組件、針型閥(微量調節閥)、重錘組成。靠進口介質的推力作用，將閥瓣自動推開，當閥瓣全開后，平衡錘倒向閥瓣的反面，起到了平衡部份閥瓣重量的目的，減少了因閥瓣重量對水流的壓力(阻力)。當水流突然停止時(電機斷電)，由于閥瓣的部分自重和倒流水的推力作用，使閥瓣自動關閉，但是由于活塞桿處于頂端位置，使閃瓣不能全部關閉，還剩有20%(可調節)左右的面積使水流通過，減弱了水錘壓力。

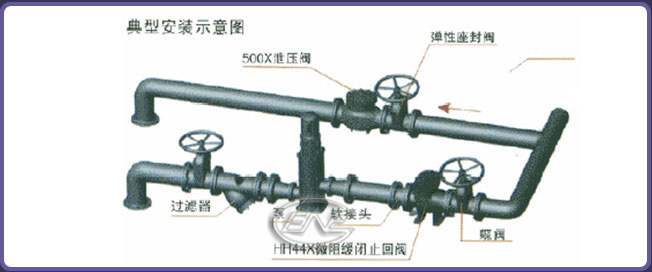

微阻緩閉止回閥安裝應注意以下事頂：

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道上。

微阻緩閉止回閥一般在閥側面安裝了一針型閥(微量調節閥)，可根據水錘峰值到來的時間長短，產生水錘的大小和水泵倒轉速度等，準確的控制活塞后腔壓縮水的流量，也就是控制閥瓣緩閉時間，這個時間可以在0~60秒內任意調節。
